Алгоритм Нагла
Алгоритм Нагла
В предыдущем разделе мы видели, что обычно от клиента к серверу через Rlogin соединение передается 1 байт за один раз. При этом генерируются пакеты размером 41 байт: 20 байт - IP заголовок, 20 байт - TCP заголовок и 1 байт данных. Маленькие пакеты (называемые тиниграммами, от английского tiny - крошечный, маленький) - обычно не проблема для локальных сетей, так как большинство локальных сетей не перегружаются, однако они могут привести к перегрузке глобальной сети. Простое и элегантное решение было предложено в RFC 896 [Nagle 1984], которое сейчас называется алгоритмом Нагла (Nagle algorithm).
Из алгоритма следует, что в TCP соединении может присутствовать только один исходящий маленький сегмент, который еще не был подтвержден. Следующие маленькие сегменты могут быть посланы только после того, как было получено подтверждение. Вместо того чтобы отправляться последовательно, маленькие порции данных накапливаются и отправляются одним TCP сегментом, когда прибывает подтверждение на первый пакет. Красота этого алгоритма заключается в том, что он сам настраивает временные характеристики: чем быстрее придет подтверждение, тем быстрее будут отправлены данные. В медленных глобальных сетях, где необходимо уменьшить количество маленьких пакетов, отправляется меньше сегментов. (В разделе "Синдром "глупого" окна" главы 22 мы увидим, что определение "маленький" означает - меньше чем размер сегмента.)
На рисунке 19.3 мы видели, что для Ethernet время возврата на один отправленый байт, на который приходит подтверждение и эхо, составляет примерно 16 миллисекунд. Чтобы данные генерировались быстрее, мы должны печатать больше чем 60 символов в секунду. Это означает, что вряд ли можно использовать этот алгоритм при отправке данных между двумя хостами, находящимися в локальной сети.
Однако, положение меняется, когда время возврата (RTT) увеличивается, обычно это происходит в глобальных сетях. Давайте рассмотрим Rlogin соединение между хостом slip и хостом vangogh.cs.berkeley.edu. Чтобы выйти из нашей сети (рисунок 1.11), необходимо пройти два SLIP канала, а потом попасть в Internet. В этом случае мы ожидаем довольно большое время возврата. На рисунке 19.4 показана временная диаграмма потока данных, которые соответствуют быстрому набору символов клиентом (предположим, что за клавиатурой хорошая стенографистка). (Мы удалили всю информацию, соответствующую типу сервиса, однако оставили объявления размера окна.)
Интерактивный ввод
Интерактивный ввод
Давайте посмотрим, как осуществляется передача данных, при вводе интерактивной команды при Rlogin соединении. Большинство новичков в TCP/IP очень удивляются, когда обнаруживают, что каждое нажатие клавиши генерирует пакет данных. Другими словами, при нажатии клавиши от клиента серверу посылается 1 байт за один промежуток времени (а не строка за один раз). Более того, сервер Rlogin отражает эхом символы, которые введены клиентом. При этом генерируется 4 сегмента: (1) интерактивный ввод символа от клиента, (2) подтверждение получение символа от сервера, (3) эхо введенного символа от сервера и (4) подтверждение на эхо от клиента. На рисунке 19.1 показан обмен данными.
Краткие выводы
Краткие выводы
Диалоговые данные обычно передаются в сегментах с размером меньшим, чем максимальный размер сегмента. В случае Rlogin от клиента к серверу обычно передается один байт данных. Telnet позволяет посылать за один раз строку, однако большинство реализаций на сегодняшний день до сих пор посылают по одному символу.
Задержанное подтверждение используется принимающей стороной этих маленьких пакетов, для того чтобы послать подтверждение вместе с данными, которые возвращаются к отправителю. Это, как правило, уменьшает количество сегментов, особенно в случае сессии Rlogin, где сервер отражает эхом все символы, напечатанные клиентом.
При работе в медленных глобальных сетях часто используется алгоритм Нагла, что позволяет уменьшить количество маленьких сегментов. В случае использования алгоритма Нагла отправляется только один маленький неподтвержденный пакет в один момент времени. Однако существуют моменты, когда алгоритм Нагла должен быть отключен, как мы показали в примерах.
Упражнения
Представьте себе приложение TCP клиента, который пишет маленькие заголовки приложения (8байт), за которыми следуют маленькие запросы (12 байт). Затем он ждет отклика от сервера. Что произойдет, если запрос отправлен с использованием двух записей (8 байт, затем 12 байт) вместо одной записи размером 20 байт? На рисунке 19.4 мы запустили tcpdump на маршрутизаторе sun. Это означает, что данные, показанные стрелочками справа налево, проходят через bsdi, а данные, показанные стрелочками слева направо, уже прошли через bsdi. Мы видим сегмент, идущий к slip, затем следующий сегмент, идущий от slip, разница во времени между ними следующая: 34,8; 26,7; 30,1; 28,1; 29,9 и 35,3 миллисекунды. Можно ли сказать, что два канала между sun и slip (Ethernet и CSLIP канал со скоростью 9600 бит/сек) вносят эти различия во времени? (Подсказка: см. главу 2, раздел "Вычисление загруженности последовательной линии".) Сравните время, требуемое для того чтобы отправить символы, соответствующие специальной клавише, и их подтверждения с использованием алгоритма Нагла (рисунок 19.6), и время, когда этот алгоритм выключен (рисунок 19.8).Назад
Компания | Услуги | Для клиентов | Библиотека | Галерея | Cофт | Линки
На главную
Объявления размера окна
Объявления размера окна
На рисунке 19.4 мы видели, что slip объявляет окно размером 4096 байт, а vangogh объявляет окно 8192 байта. Большинство сегментов на этом рисунке содержат одно из этих двух значений.
Сегмент 5, однако, объявляет окно размером 4095 байт. Это означает, что в TCP буфере все еще находится 1 байт, не считанный приложением (клиент Rlogin). Следующий сегмент от клиента объявляет окно равное 4094 байта, а это означает, что 2 байта все еще должны быть считаны приложением.
Сервер обычно объявляет окно равное 8192 байтам, потому что TCP серверу нечего послать до тех пор, пока сервер Rlogin читает и принимает данные, а затем отражает их эхом. Данные от сервера посылаются после того, как сервер Rlogin считал ввод от клиента.
TCP клиент, с другой стороны, часто имеет данные, которые необходимо послать, когда прибудет подтверждение, поэтому он помещает символы в буфер, ожидая прихода ACK. Когда TCP клиент посылает буферизированные данные, Rlogin клиент не имеет возможности прочитать данные, полученные от сервера, поэтому клиент объявляет окно меньше чем 4096.
Один из возможных способов осуществить

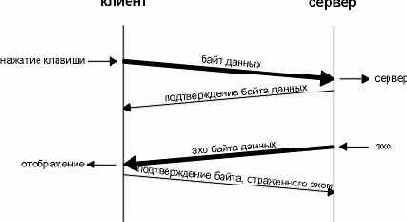

Рисунок 19.1 Один из возможных способов осуществить удаленное эхо введенного символа.
Обычно сегменты 2 и 3 объединяются - подтверждение введенного символа отправляется вместе с эхо. Мы опишем технику подобного комбинирования (которое называется задержанным подтверждением) в следующем разделе.
Rlogin не случайно выбран для иллюстрации примеров. Это приложение обычно посылает от клиента серверу по одному символу. При рассмотрении Telnet (глава 26), мы увидим, что там предусмотрена опция, которая позволяет отправить строку ввода от клиента серверу, что уменьшает загрузку сети.
На рисунке 19.2 показан поток данных, соответствующий вводу пяти символов date\n. (Мы не показали процесс установления соединения и удалили весь вывод, посвященный типу сервиса. BSD/386 устанавливает TOS для Rlogin соединения таким образом, минимизировать задержку.) В строке 1 от клиента серверу отправляется 1 символ (d). В строке 2 приходит подтверждение на этот символ и его эхо. (Два средних сегмента на рисунке 19.1 объединены.) В строке 3 подтверждается символ, отраженный эхом. Строки 4-6 соответствуют символу a, строки 7-9 соответствуют символу t, а строки 10-12 символу e. Секунды задержки между строками 3-4, 6-7, 9-10 и 12-13 вызваны "человеческим фактором" (скорость ввода символов пользователем).
Обратите внимание на отличие в строках 13-15. В данном случае от клиента серверу посылается один символ (Unix символ новой строки, который генерируется при нажатии клавиши RETURN), однако эхом возвращается два символа. Эти символы возврата каретки и пропуск строки (CR/LF), при этом курсор перемещается в крайне левую позицию следующей строки.
В строке 16 показан вывод команды date, запущенной на сервере. 30 байт соответствуют следующим 28 символам
Sat Feb 6 07:52:17 MST 1993
плюс пара CR/LF в конце.
1 0.0 bsdi.1023 > svr4.login: P 0:1(1) ack 1 win 4096
2 0.016497 (0.0165) svr4.login > bsdi.1023: P 1:2(1) ack 1 win 4096
3 0.139955 (0.1235) bsdi.1023 > svr4.login: . ack 2 win 4096
4 0.458037 (0.3181) bsdi.1023 > svr4.login: P 1:2(1) ack 2 win 4096
5 0.474386 (0.0163) svr4.login > bsdi.1023: P 2:3(1) ack 2 win 4096
6 0.539943 (0.0656) bsdi.1023 > svr4.login: . ack 3 win 4096
7 0.814582 (0.2746) bsdi.1023 > svr4.login: P 2:3(1) ack 3 win 4096
8 0.831108 (0.0165) svr4.login > bsdi.1023: P 3:4(1) ack 3 win 4096
9 0.940112 (0.1090) bsdi.1023 > svr4.login: . ack 4 win 4096
10 1.191287 (0.2512) bsdi.1023 > svr4.login: P 3:4(1) ack 4 win 4096
11 1.207701 (0.0164) svr4.login > bsdi.1023: P 4:5(1) ack 4 win 4096
12 1.339994 (0.1323) bsdi.1023 > svr4.login: . ack 5 win 4096
13 1.680646 (0.3407) bsdi.1023 > svr4.login: P 4:5(1) ack 5 win 4096
14 1.697977 (0.0173) svr4.login > bsdi.1023: P 5:7(2) ack 5 win 4096
15 1.739974 (0.0420) bsdi.1023 > svr4.login: . ack 7 win 4096
16 1.799841 (0.0599) svr4.login > bsdi.1023: P 7:37(30) ack 5 win 4096
17 1.940176 (0.1403) bsdi.1023 > svr4.login: . ack 37 win 4096
18 1.944338 (0.0042) svr4.login > bsdi.1023: P 37:44(7) ack 5 win 4096
19 2.140110 (0.1958) bsdi.1023 > svr4.login: . ack 44 win 4096
Отключение алгоритма Нагла
Отключение алгоритма Нагла
Существуют моменты, когда необходимо отключить алгоритм Нагла. Классический пример - сервер X Window System (глава 30, раздел "X Window System"): маленькие пакеты (соответствующие передвижению мыши) должны быть переданы без задержки, что обеспечивает отклик в реальном времени для пользователя.
Однако здесь мы продемонстрируем другой пример, который позволяет представить необходимость выключения алгоритма - ввод одной из специальных клавиш терминала во время интерактивного терминального захода. Функциональные клавиши обычно генерируют несколько байт данных, которые часто начинаются с escape ASCII символа. TCP клиент получит 1 байт данных (от приложения) за один момент времени, пошлет этот первый байт (ASCII ESC), а оставшиеся байты задержит до того момента, пока не придет подтверждение на первый отправленный байт. Однако, когда сервер получает этот первый байт, он не генерирует эхо пока не будут получены все оставшиеся байты. В этом случае, обычно, включается алгоритм задержанного ACK на сервере, а это означает, что оставшиеся байты не будут отправлены в течении ближайших 200 миллисекунд. В результате пользователь получит заметную задержку вывода.
Сокеты API используют опцию сокета TCP_NODELAY, чтобы выключить алгоритм Нагла.
Требования к хостам Host Requirementts RFC указывают, что TCP должен применять алгоритм Нагла, однако должен существовать способ для приложения выключить его для определенного соединения.
Отключение алгоритма Нагла в течении Rlogin сессии.
Рисунок 19.7 Отключение алгоритма Нагла в течении Rlogin сессии.
Будет более поучительно и информативно получить этот вывод и построить временную диаграмму, зная какие пакеты прошли по сети. Также этот пример требует внимательного изучения номеров последовательности, которые соответствуют текущим данным. Это показано на рисунке 19.8. Нумерация сегментов соответствует нумерации в выводе tcpdump, приведенном на рисунке 19.7.
Первое отличие, которое бросается в глаза, заключается в том, что все 3 байта отправляются, когда они готовы (сегменты 1, 2 и 3). Задержка не осуществляется - алгоритм Нагла выключен.
Следующий пакет, который мы видим в выводе tcpdump (сегмент 4), содержит 5 байт от сервера с ACK 4. Здесь произошла ошибка. Клиент немедленно отвечает с ACK 2 (незадержанный), а не ACK 6, так как он не ожидал прихода байта номер 5. Это означает, что сегмент данных был потерян. Это показано пунктирными линиями на рисунке 19.8.
Как мы узнали, что этот потерянный сегмент содержит байты 2, 3 и 4 вместе с ACK 3? Следующий байт, который мы ожидаем, это байт номер 2, как объявлено в сегменте номер 5. (Когда TCP получает данные в неправильном порядке, то есть с номерами последовательности, следующими за теми, которые мы ожидаем, он обычно отвечает подтверждением, содержащим номер последовательности следующего байта, который он ожидает получить.) Так как отсутствующий сегмент содержал байты 2, 3 и 4, это означает, что сервер должен получить сегмент 2, таким образом, отсутствующий сегмент должен быть указан как ACK 3 (номер последовательности следующего байта, который ожидается сервером к приему). И в завершение, обратите внимание на то, что при повторной передаче, сегмент 6, содержит данные из отсутствующего сегмента и сегмента 4. Это называется пересборкой пакетов (repacketization) , что мы обсудим более подробно в разделе "Пересборка пакетов" главы 21.
Возвращаясь к обсуждению выключения алгоритма Нагла, мы можем увидеть, что 3 байта, соответствующие следующей специальной клавише, которую мы нажали, отправляются как три отдельных сегмента (8, 9 и 10). Теперь сервер отражает эхом байт в сегменте 8 - первым (сегмент 11), а затем отражает эхом байты из сегментов 9 и 10 (сегмент 12).
В этом примере мы увидели, что использование по умолчанию алгоритма Нагла может вызвать дополнительные задержки при нажатии нескольких клавиш в процессе работы интерактивных приложений по глобальным сетям.
Мы вернемся к этой теме в главе 21, которая посвящена тайм-аутам и повторным передачам.
Поток данных с использованием

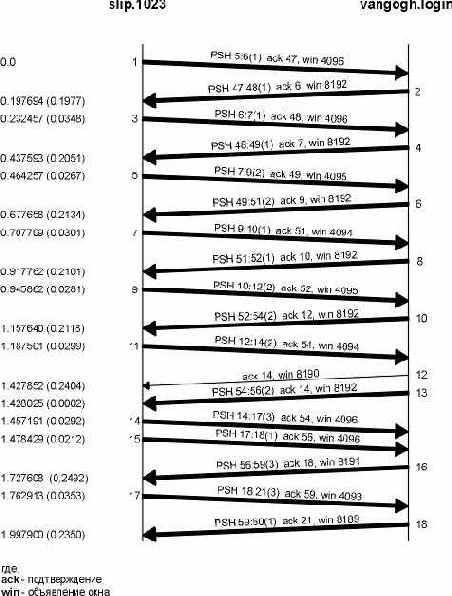

Рисунок 19.4 Поток данных с использованием rlogin между slip и vangogh.cs.berkeley.edu.
Первое, на что необходимо обратить внимание, на рисунках 19.3 и 19.4, то, что нет задержанных ACK от slip к vangogh. Это происходит потому, что в данном случае данные всегда готовы к отправке, перед тем как истечет таймер задержанного ACK.
Необходимо обратить внимание на различные размеры данных, которые отправляются слева направо: 1, 1, 2, 1, 2, 2, 3, 1 и 3 байта. Это объясняется тем что, что клиент собирает данные, которые необходимо послать, однако не посылает их, пока на ранее отправленные данные не приходит подтверждение. С использованием алгоритма Нагла с помощью девяти сегментов (а не 16) было отправлено 16 байт. Обработка сегментов 14 и 15 противоречит алгоритму Нагла, необходимо посмотреть на номера последовательности, чтобы определить, что произошло в действительности. Сегмент 14 это отклик на ACK, полученный в сегменте 12, так как подтвержденный номер последовательности равен 54. Однако перед тем как этот сегмент данных отправлен клиентом, от сервера прибывает сегмент 13. Сегмент 15 содержит подтверждение (ACK) на сегмент 13, номер последовательности 56. Таким образом, клиент игнорировал алгоритм Нагла, так как мы видим два последовательных сегмента данных, посланных от клиента к серверу.
Также на рисунке 19.4 необходимо обратить внимание на то, что существует один задержанный ACK, передаваемый однако от сервера к клиенту (сегмент 12). Мы предположили, что это задержанный ACK, потому что он не содержит данных. Сервер скорее всего был занят в этот момент времени, поэтому сервер Rlogin не мог отправить эхо символ, перед тем как истек таймер задержанного ACK.
И в заключение, обратимся к размеру данных и номерам последовательности в последних двух сегментах. Клиент посылает 3 байта данных (с номерами 18, 19 и 20), затем сервер подтверждает эти 3 байта (ACK 21 в последнем сегменте), однако посылает назад только один байт (с номером 59). Здесь происходит следующее: TCP сервер подтверждает 3 байта данных за один раз, однако эхо этих 3-х байт не будет готово к отправке назад, пока их не сгенерирует сервер Rlogin. Это показывает на то, что TCP может подтвердить принятые данные, до того как приложение считало и обработало эти данные. TCP подтверждение просто означает, что TCP корректно получил данные. Определить, что процесс сервера не считал эти 3 байта данных можно благодаря тому, что объявленный размер окна в последнем сегменте равен 8189, а не 8192.
Пример
Пример
Мы можем пронаблюдать функционирование алгоритма Нагла при нажатии клавиши, которая генерирует несколько байт. Было установлено Rlogin соединение от хоста slip к хосту vangogh.cs.berkeley.edu. Затем мы нажали функциональную клавишу F1, которая генерирует 3 байта: escape, левую квадратную скобку и M. Затем мы ввели функциональную клавишу F2, которая генерирует еще 3 байта. На рисунке 19.5 показан вывод tcpdump. (Информация, соответствующая типу сервиса и определению окна, удалена.)
нажимаем клавишу F1
1 0.0 slip.1023 > vangogh.login: P 1:2(1) ack 2
2 0.250520 (0.2505) vangogh.login > slip.1023: P 2:4(2) ack 2
3 0.251709 (0.0012) slip.1023 > vangogh.login: P 2:4(2) ack 4
4 0.490344 (0.2386) vangogh.login > slip.1023: P 4:6(2) ack 4
5 0.588694 (0.0984) slip.1023 > vangogh.login: . ack 6
нажимаем клавишу F2
6 2.836830 (2.2481) slip.1023 > vangogh.login: P 4:5(1) ack 6
7 3.132388 (0.2956) vangogh.login > slip.1023: P 6:8(2) ack 5
8 3.133573 (0.0012) slip.1023 > vangogh.login: P 5:7(2) ack 8
9 3.370346 (0.2368) vangogh.login > slip.1023: P 8:10(2) ack 7
10 3.388692 (0.0183) slip.1023 > vangogh.login: . ack 10
Работа алгоритма Нагла при вводе
Рисунок 19.5 Работа алгоритма Нагла при вводе символов, которые генерируют несколько байт данных.
На рисунке 19.6 показана временная диаграмма соответствующая этому обмену. Внизу этого рисунка показано 6 байт, переданные от клиента к серверу с их номерами последовательности, и 8 байт, которые были возвращены эхом.
Когда первый байт ввода был прочитан клиентом rlogin и записан в TCP, он отправляется в сегменте 1. Это первый из 3 байт, сгенерированных при нажатии клавиши F1. Его эхо возвращено в сегменте 2, и только после этого отправляются следующие 2 байта (сегмент 3). Эхо для вторых 2 байт получено в сегменте 4, а подтверждение в сегменте 5.
Причина того, что эхо для первого байта заняло 2 байта (сегмент 2), заключается в том, что ASCII escape символ отражается эхом как 2 байта: символ "^" и левая квадратная скобка. Следующие 2 введенных байта, левая скобка и М, отражаются эхом как они есть.
Тот же самый обмен происходит, когда нажата следующая функциональная клавиша (сегменты 6-10). Как мы и ожидали, разница во времени между сегментами 5 и 10 (slip посылает подтверждение на эхо) это несколько периодов времени по 200 миллисекунд, так как оба подтверждения (ACK) задержаны.
Сегменты, генерируемые при вводе date в Rlogin соединение.
Рисунок 19.2 Сегменты, генерируемые при вводе date в Rlogin соединение.
Следующие 7 байт, отправленные от сервера клиенту (строка 18), это приглашение, которое выглядит следующим образом: svr4 % . В строке 19 выдается подтверждение на эти 7 байт.
Обратите внимание на то, как в TCP генерируются подтверждения. В строке 1 отправляется байт данных с номером последовательности 0. В строке 2 приходит подтверждение с номером последовательности 1, то есть номер последовательности последнего успешно принятого байта плюс 1. (Это обычно называется номером последовательности следующего ожидаемого байта.) В строке 2 от сервера клиенту посылается байт данных с номером последовательности равным 1. Он подтверждается (ACK) клиентом в строке 3 путем отправки подтверждения с номером последовательности равным 2.
Временная диаграмма для рисунка

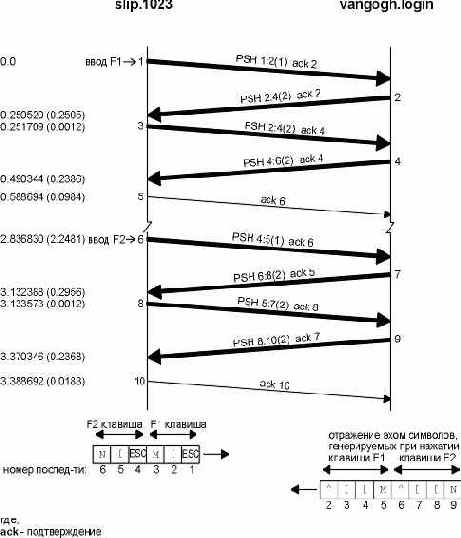

Рисунок 19.6 Временная диаграмма для рисунка 19.5 (наблюдение за работой алгоритма Нагла).
Сейчас мы повторим тот же самый пример с использованием версии rlogin, которая модифицирована таким образом, что способна выключать алгоритм Нагла. На рисунке 19.7 показан вывод команды tcpdump. (Информация, посвященная типу сервиса и объявлению окна, удалена.)
нажимаем клавишу F1
1 0.0 slip.1023 > vangogh.login: P 1:2(1) ack 2
2 0.002163 (0.0022) slip.1023 > vangogh.login: P 2:3(1) ack 2
3 0.004218 (0.0021) slip.1023 > vangogh.login: P 3:4(1) ack 2
4 0.280621 (0.2764) vangogh.login > slip.1023: P 5:6(1) ack 4
5 0.281738 (0.0011) slip.1023 > vangogh.login: . ack 2
6 2.477561 (2.1958) vangogh.login > slip.1023: P 2:6(4) ack 4
7 2.478735 (0.0012) slip.1023 > vangogh.login: . ack 6
нажимаем клавишу F2
8 3.217023 (0.7383) slip.1023 > vangogh.login: P 4:5(1) ack 6
9 3.219165 (0.0021) slip.1023 > vangogh.login: P 5:6(1) ack 6
10 3.221688 (0.0025) slip.1023 > vangogh.login: P 6:7(1) ack 6
11 3.460626 (0.2389) vangogh.login > slip.1023: P 6:8(2) ack 5
12 3.489414 (0.0288) vangogh.login > slip.1023: P 8:10(2) ack 7
13 3.640356 (0.1509) slip.1023 > vangogh.login: . ack 10
Временная диаграмма для рисунка

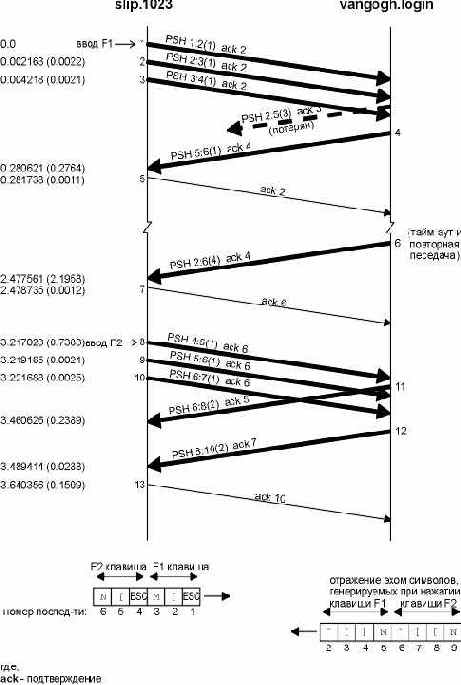

Рисунок 19.8 Временная диаграмма для рисунка 19.7 (выключение алгоритма Нагла).
Временная диаграмма потока данных

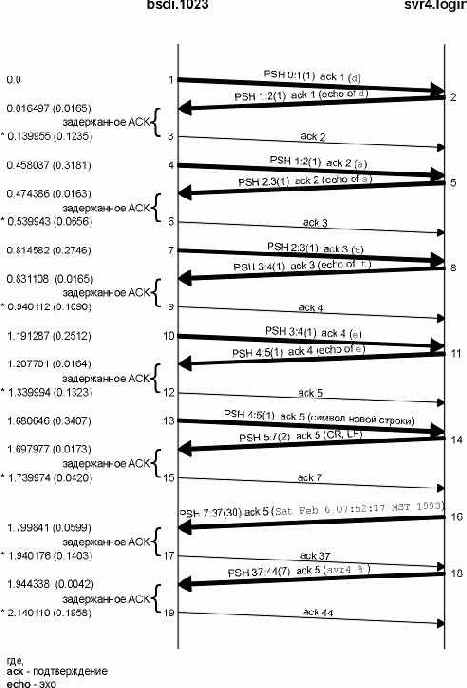

Рисунок 19.3 Временная диаграмма потока данных для команды date, введенной в соединение rlogin.
Если рассмотреть разницу во времени между приемом данных bsdi и отправкой ACK, то она будет выглядеть случайной: 123,5; 65,6; 109,0; 132,3; 42,0; 140,3 и 195,8 миллисекунды. Давайте посмотрим на реальные времена (начинающиеся с 0), когда отправляются ACK: 139,9; 539,9; 940,1; 1339,9; 1739,9; 1940,1 и 2140,1 миллисекунды. (Мы пометили эти значения звездочкой слева на рисунке 19.3.) Разница между этими временами составляет несколько периодов по 200 миллисекунд. Это происходит из-за того, что TCP имеет таймер, который выключается каждые 200 миллисекунд, однако он выключается в фиксированные моменты времени - каждые 200 миллисекунд с того момента, когда ядро было загружено. Так как данные, которые должны быть подтверждены, приходят со случайными задержками (во времена 16,4; 474,3; 831,1 и так далее), TCP должен быть уведомлен о том, когда истекает следующий 200-миллисекундный таймер ядра. Это может произойти в любой момент от 1 до 200 миллисекунд в будущем.
Если мы посмотрим, сколько времени требуется svr4 на то, чтобы сгенерировать эхо для каждого полученного символа, времена будут следующими: 16,5; 16,3; 16,5; 16,4 и 17,3 миллисекунды. Так как это время меньше чем 200 миллисекунд, мы никогда не увидим задержанный ACK на этой стороне. Всегда существуют данные готовые к отправке, перед тем как истечет таймер задержанного ACK. (Конечно, мы можем увидеть задержанный ACK, если период ожидания, около 16 миллисекунд, совпадет с одним из таймеров в 200 миллисекунд. Однако, этого не произошло в примере.)
Мы видели тот же самый сценарий на рисунке 18.7, в случае с 500-миллисекундным таймером TCP, используемым для определения тайм-аута. Оба TCP таймера, и 200-миллисекундный и 500-миллисекундный, начинают отсчет с того момента, когда ядро было загружено. Когда TCP устанавливает таймер, он может выключиться в любой момент между 1-200 или 1-500 миллисекунд в будущем.
Требования к хостам Host Requirements RFC указывают на то, что TCP должен применять задержанные ACK, однако задержка должна быть меньше чем 500 миллисекунд.
Введение
Введение
В предыдущей главе мы рассмотрели, как устанавливаются и разрываются TCP соединения. Теперь посмотрим, как с использованием TCP передаются данные.
Если проанализировать TCP траффик, как, например, это сделано в [Caceres et al. 1991], можно обнаружить, что примерно половина всех TCP сегментов составляет неинтерактивные данные (FTP, электронная почта, новости Usenet), а другая половина принадлежит интерактивным или диалоговым приложениям (Telnet и Rlogin, например). По количеству байт, примерно 90% составляют неинтерактивные данные, а 10% диалоговые данные. Cегменты, содержащие неинтерактивные данные, как правило, полного размера (512 байт пользовательских данных), тогда как интерактивные пакеты меньше. (Также было обнаружено, что 90% пакетов, используемых Telnet и Rlogin, содержат меньше чем 10 байт пользовательских данных.)
TCP способен обработать оба типа данных, однако при передаче разных типов данных используются разные алгоритмы. В этой главе мы рассмотрим передачу интерактивных (диалоговых) данных с использованием Rlogin. Мы посмотрим, как работают задержанные подтверждения и как алгоритм Нагла (Nagle) уменьшает количество маленьких пакетов, проходящих по глобальным сетям. Тот же алгоритм применяется и в Telnet. В следующей главе рассматривается передача неинтерактивных данных.
Задержанные подтверждения
Задержанные подтверждения
На рисунке 19.2 необходимо обратить внимание на времена, которые мы рассмотрим в этом разделе. На рисунке 19.3 показана временная диаграмма обмена, приведенного на рисунке 19.2. (Мы удалили из временной диаграммы все объявления окна и добавили выражения, которые указывают на то, какие данные передаются.)
Семь подтверждений ACK, отправленные от bsdi к svr4, помечены как задержанные ACK (delayed ACK). Обычно TCP не отправляет ACK сразу по приему данных. Вместо этого он осуществляет задержку подтверждений в надежде на то, что в этом же направлении будут отправлены данные, таким образом ACK может быть отправлено вместе с данными. Большинство реализаций используют задержку равную 200 миллисекунд - таким образом, TCP задерживает ACK на время до 200 миллисекунд, чтобы посмотреть, не направляются ли данные в том же направлении, что и ACK.
Быстрый отправитель, медленный получатель
Быстрый отправитель, медленный получатель
На рисунке 20.3 показана еще одна временная диаграмма, которая в данном случае показывает быстрого отправителя (Sparc) и медленного получателя (80386 с медленной Ethernet платой). Динамика снова изменилась.
Емкость канала в зависимости от
Емкость канала в зависимости от полосы пропускания (Bandwidth-Delay Product)
Теперь мы можем ответить на вопрос, какого размера должно быть окно. В нашем примере, для достижения максимальной пропускной способности, отправитель должен выдать в сеть в один момент времени восемь пакетов и на них должно быть получено подтверждение. Окно, объявленное получателем, должно быть больше чем тот предел, который может быть передан отправителем.
Мы можем рассчитать емкость канала следующим образом:
емкость (биты) = ширина полосы (бит в секунду) х время возврата (секунда)
Обычно это называется емкостью канала в зависимости от полосы пропускания (bandwidth-delay product). Это значение может изменяться в очень широких пределах, в зависимости от скорости сети и времени возврата (RTT) между двумя концами. Например, для телефонной линии T1 (1544000 бит в секунду), находящейся в Соединенных Штатах (RTT примерно равно 60 миллисекунд), емкость канала составляет 11580 байт. Это значение в общем сопоставимо с размерами буферов, которые мы обсудили в разделе "Размер окна" этой главы, однако телефонная линия T3 (45000000 бит в секунду), так же пролегающая в Соединенных Штатах, уже имеет емкость канала равную 337500 байтам, что значительно больше чем максимально возможное окно TCP (65535 байт). Мы обсудим новую опцию масштабирования окна TCP в разделе "Опция масштабирования окна" главы 24 и увидим, как можно обойти существующие в настоящее время ограничения TCP.
Еще одна передача 8192 байт от svr4 к bsdi.

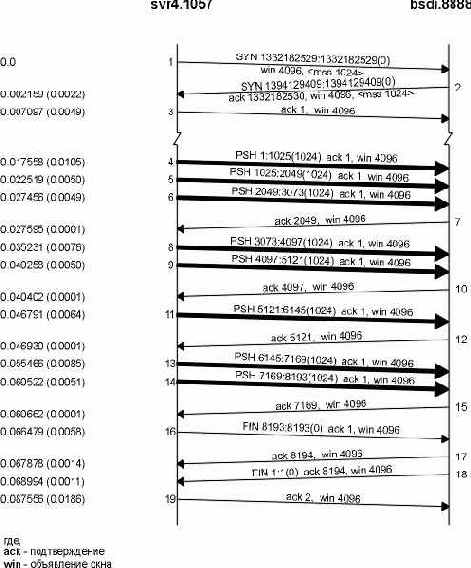

Рисунок 20.2 Еще одна передача 8192 байт от svr4 к bsdi.
Здесь мы видим несколько отличий. Приемник не отправляет ACK с номером 3073; вместо этого он ожидает и отправляет ACK с номером 4097. Принимающий посылает только четыре ACK (сегменты 7, 10, 12 и 15): три из них на 2048 байт и один на 1024 байт. ACK на последние 1024 байта данных отправляется в сегменте 17, вместе с подтверждением на FIN. (Сравните сегмент 17 на этом рисунке с сегментами 16 и 18 на рисунке 20.1.)
Флаг PUSH
Флаг PUSH
Мы видели флаг PUSH практически в каждом примере работы TCP, однако никогда не говорили о том, как он используется. Назначение этого флага заключается в том, что отправитель с его помощью предлагает получателю отправить все имеющиеся у него данные получающему процессу. Эти данные могут состоять из чего-либо угодно находящегося в сегменте, где взведен флаг PUSH, вместе с любыми другими данными, которые принимающий TCP собрал для принимающего процесса.
В исходной спецификации TCP предполагалось, что программный интерфейс может позволить отправляющему процессу сказать своему TCP, когда необходимо установить флаг PUSH. Для интерактивных приложений, например, когда клиент посылает команду серверу, клиент может установить флаг PUSH и ожидать отклика от сервера. (В упражнении 1 главы 19 мы представили, что клиент установил флаг PUSH, когда осуществлялась запись 12-байтного запроса.) Так как приложению клиента разрешено потребовать от своего TCP установить флаг, осуществляется уведомление TCP клиента о том, что процесс клиента не хочет, чтобы данные заполнили TCP буфер в ожидании дополнительных данных перед отправкой сегмента серверу. Точно так же, когда TCP модуль сервера получил сегмент с флагом PUSH, он получает уведомление о необходимости передать данные процессу сервера, а не ожидать прихода дополнительных данных.
В настоящее время, однако, большинство API не предоставляют приложению способа сообщить своему TCP о необходимости установить флаг PUSH. Вместо этого реализации TCP самостоятельно определяют, когда необходимо установить этот флаг.
Большинство Berkeley реализаций автоматически устанавливают флаг PUSH, если отправка сегмента опустошает отправляющий буфер. Это означает, что обычно мы будем видеть флаг PUSH установленным для каждой записи от приложения, потому что в момент подобной записи данные отправляются.
В комментариях говорится, что этот алгоритм в основном подходит для тех реализаций, которые передают принятые данные приложению только тогда, когда буфер заполнен или сегмент принят с флагом PUSH.
Не существует возможности с использованием сокет API сказать TCP взвести PUSH флаг или сказать, был ли установлен флаг PUSH в принятых данных.
Реализации Berkeley игнорируют принятый PUSH флаг, потому что они обычно никогда не задерживают доставку принятых данных приложению.
Иллюстрация изменения окна TCP.

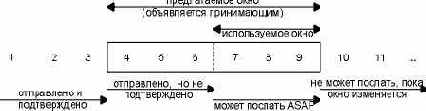

Рисунок 20.4 Иллюстрация изменения окна TCP.
На этом рисунке мы пронумеровали байты с 1 по 11. Окно, которое объявляется принимающим, называется предлагаемым окном и покрывает собой байты с 4 по 9, что означает, что получатель подтвердил все байты до 3 включительно и объявляет размер окна равный 6. Обратитесь снова к главе 17, где мы говорили, что размер окна связан с подтвержденным номером последовательности. Отправитель рассчитывает свой возможный размер окна. Рассчитанное значение указывает, какое количество данных он может отправить немедленно.
С течением времени размер окна сдвигается вправо, по мере того как принимающий подтверждает данные. Взаимное перемещение двух границ окна увеличивает или уменьшает его размер. Для описания перемещения границ окна вправо и влево используются три термина. Окно закрывается, когда его левая граница совпадает с правой. Это происходит, когда данные отправлены и подтверждены. Окно открывается, когда его правая граница сдвигается вправо, при этом данные могут быть отправлены. Это происходит, когда принимающий процесс читает подтвержденные данные, освобождая тем самым место в приемном буфере TCP. Окно сжимается, когда его правая граница передвигается влево. Требования к хостам Host Requirements RFC очень не рекомендуют делать это, так как TCP соединение может быть установлено с хостом, который не поддерживает подобную опцию. В разделе "Синдром "глупого" окна" главы 22 показан пример, когда одна граница хочет сжать окно, передвинув его правый край влево, однако не может.
На рисунке 20.5 проиллюстрированы эти три термина. Левая граница окна не может быть сдвинута влево, потому что она определяется номером принятого подтверждения от удаленной стороны.
Изменение размера окна
Изменение размера окна
Протокол изменения размера окна, который мы рассмотрели в предыдущем разделе, может быть проиллюстрирован следующим образом.
Краткие выводы
Краткие выводы
Как мы уже сказали раньше в этой главе, не существует одного единственного способа для обмена неинтерактивными данными с использованием TCP. Это динамический процесс, который зависит от большого количества факторов, некоторые из которых мы можем контролировать (как, например, размеры отправляющего и приемного буферов), а некоторые мы контролировать не можем (как, например, переполнение сети или характеристики конкретной реализации). В этой главе мы рассмотрели несколько передач информации с использованием TCP, объяснили все характеристики и алгоритмы, которые необходимо было рассмотреть подробно.
Фундаментальной концепцией эффективной передачи неинтерактивных данных является протокол изменяющегося окна TCP. Также мы увидели, что для того, чтобы получить максимально высокую скорость передачи данных с использованием TCP, необходимо поддерживать заполненным канал между отправителем и получателем. Мы оценили емкость этого канала как "емкость в зависимости от полосы пропускания" и увидели взаимосвязь между этим параметром и размером окна. Мы вернемся к этой концепции в разделе "Производительность TCP" главы 24, когда будем рассматривать производительность TCP.
Также мы рассмотрели флаг PUSH, который используется в TCP. Мы видим его в выводе практически всех отладочных программ, однако не можем управлять установкой этого флага. И последнее: мы рассмотрели срочные данные TCP, которые часто по ошибке называются "данными, выходящими за полосу". Режим срочности TCP это всего лишь уведомление от отправителя получателю о том, что были отправлены срочные данные, а также указание на номер последовательности последнего байта срочных данных. Программные интерфейсы для приложений, используемые для срочных данных, часто не очень оптимальны, что ведет к некоторой неразберихе.
Медленный старт
Медленный старт
Во всех примерах, которые мы рассмотрели, отправитель начинает свою работу, отправив несколько сегментов в сеть. Размер записей может достигать размера окна, объявленного получателем. При этом все будет в порядке, если два хоста находятся в одной и той же локальной сети, однако если между отправителем и получателем присутствуют маршрутизаторы или медленные каналы, могут возникнуть проблемы. Некоторые промежуточные маршрутизаторы должны будут поместить пакеты в очередь, которая, кстати сказать, может переполниться. [Jacobson 1988] показывает, как в подобных случаях может значительно понизиться пропускная способность TCP соединения.
Поэтому от TCP требуется, чтобы он поддерживал алгоритм, который называется медленный старт. Он заключается в том, что осуществляется исследование, с какой скоростью новые пакеты должны отправляться в сеть, причем эта скорость должна соответствовать скорости, с которой пришли подтверждения с удаленного конца.
При работе с медленным стартом отправляющему TCP добавляется еще одно окно: окно переполнения, которое называется cwnd. Когда устанавливается новое соединение с хостом, находящимся в другой сети, размер окна переполнения устанавливается равным размеру одного сегмента (размер сегмента объявлен удаленным концом). Каждый раз, когда принимается ACK, окно переполнения увеличивается на один сегмент. (Размер cwnd измеряется в байтах, однако при медленном старте размер всегда увеличивается на размер сегмента.) Отправитель может передать объем данных величиной до минимального размера окна переполнения и объявленного окна. С помощью окна переполнения, отправитель осуществляет управление потоком, тогда как с помощью объявленного окна потоком управляет получатель.
Отправитель начинает работу, отправив один сегмент и ожидая ACK на этот сегмент. Когда ACK получен, окно переполнения увеличивается с одного сегмента до двух, и в этом случае могут быть отправлены два сегмента. Когда каждый из этих двух сегментов подтвержден, окно переполнения увеличивается до 4. Таким образом, осуществляется экспотенциальное увеличение.
В определенной точке достигается максимум передачи для данного соединения (объединенной сети), в этом случае промежуточный маршрутизатор начинает отбрасывать пакеты. Это говорит о том, что размер окна переполнения отправителя стал слишком большим. Когда мы будем рассматривать алгоритмы тайм-аутов и повторных передач TCP в следующей главе, то увидим как обрабатывается подобная ситуация и что происходит с окном переполнения. А сейчас давайте посмотрим, как работает медленный старт.
Моменты времени 0-15, иллюстрирующие

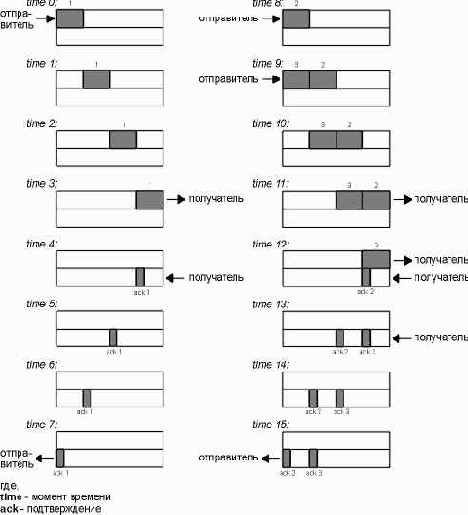

Рисунок 20.9 Моменты времени 0-15, иллюстрирующие пропускную способность при передаче неинтерактивных данных.
В момент времени 0 отправитель посылает один сегмент. Так как отправитель работает с медленным стартом (окно переполнения установлено в один сегмент), он должен ждать подтверждения на этот сегмент, перед тем как продолжить работу.
В моменты времени 1, 2 и 3 сегмент проходит по одному промежутку времени вправо. В момент времени 4 получатель читает сегмент и генерирует подтверждение. В моменты времени 5, 6 и 7 подтверждение движется по одному промежутку времени влево, обратно к отправителю. Таким образом, время возврата (RTT) составляет 8 промежутков времени.
Мы специально нарисовали сегмент подтверждения (ACK) меньше чем сегмент данных, так как обычно он состоит из IP заголовка и TCP заголовка. Здесь мы показываем поток данных без учета направления в один и тот же момент времени. Также мы делаем предположение, что ACK двигается с той же самой скоростью, что и сегмент данных, что в действительности не всегда верно.
В-общем, время отправки пакета зависит от двух факторов: задержки прохождения (которая вызвана конечной скоростью света, временами ожидания и аппаратурой передачи) и задержки передачи, которая зависит от скорости среды передачи (количество бит, которое может быть передано в среде передачи за секунду). Для данного пути между двумя узлами задержка прохождения фиксированна, тогда как задержка передачи зависит от размера пакета. При небольших скоростях определяющими являются задержки передачи (в упражнении 2 главы 7 мы даже не принимали во внимание задержку прохождения), однако для скоростей равных гигабитам определяющей является задержка прохождения (см. рисунок 24.6).
Когда получатель принимает ACK, он может передать два сегмента (которые мы пронумеровали как 2 и 3) в моменты времени 8 и 9. Окно переполнения сейчас составляет два сегмента. Эти два сегмента двигаются вправо по направлению к приемнику, где генерируются подтверждения в моменты времени 12 и 13. Промежутки времени между подтверждениями (ACK) идентичны промежуткам между сегментами данных. Это поведение TCP называется самонастройкой по времени (self-clocking). Так как получатель может генерировать ACK только тогда, когда данные получены, по промежуткам между подтверждениями можно определить скорость прибытия данных к приемнику. (В действительности, организация очереди на маршруте возврата может изменить скорость прибытия ACK.)
На рисунке 20.10 показаны следующие 16 временных промежутков. Прибытие двух ACK увеличивает окно переполнения с 2 до 4 сегментов, и эти четыре сегмента отправляются в моменты времени 16-19. Первый ACK возвращается в момент времени 23. Четыре ACK увеличили окно переполнения с 4 сегментов до 8, и эти восемь сегментов передаются в моменты времени 24-31.
В момент времени 31 канал между отправителем и получателем полностью загружен. По нему нельзя передать больше данных, вне зависимости от величины окна переполнения или величины окна, объявленного получателем. В каждый момент времени получатель забирает сегмент из сети, а другой помещается в сеть отправителем. Канал заполнен большим количеством сегментов данных, в нем присутствует точно такое же количество подтверждений. Это идеальное состояние соединения.
Моменты времени 16-31 для примера

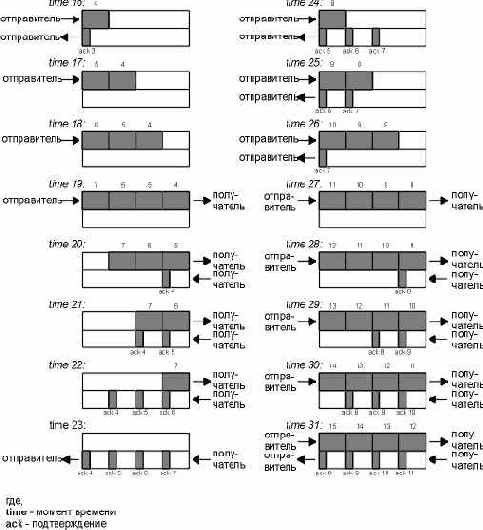

Рисунок 20.10 Моменты времени 16-31 для примера пропускной способности при передаче неинтерактивных данных.
Значение 1544000 бит в секунду для телефонной линии T1 - это примерная скорость передачи битов. Скорость передачи данных в действительности составляет 1536000 бит в секунду, так как 1 бит из 193 используется для разделения на фреймы. Битовая скорость передачи телефонной линии T3 в действительности составляет 44736000 бит в секунду, а скорость передачи данных может достигать 44210000 бит в секунду. Для наших рассуждений мы будем использовать значение 1,544 Мбит/сек и 45 Мбит/сек.
Таким образом, ширина полосы или задержка могут оказывать влияние на емкость канала между отправителем и получателем. На рисунке 20.11 мы графически показали, как удвоение RTT удваивает емкость канала.
Обычный поток данных
Обычный поток данных
Давайте начнем с рассмотрения односторонней передачи 8192 байт от хоста svr4 к хосту bsdi. Мы запустили нашу программу sock (как сервер) на bsdi:
bsdi % sock -i -s 7777
Флаги -i и -s сообщают о необходимости запустить программу в качестве сервера, не обрабатывающего данные (при этом данные читаются из сети и отбрасываются), номер порта сервера установлен в 7777. Клиент, соответственно, запускается следующим образом:
svr4 % sock -i -n8 bsdi 7777
Клиент осуществляет в сеть восемь записей размером 1024 байта каждая. На рисунке 20.1 показана временная диаграмма этого обмена. Мы оставили первые 3 сегмента вывода, чтобы показать значение MSS (максимальный размер сегмента) для каждой стороны.
Отправка 8192 байт от быстрого
Рисунок 20.3 Отправка 8192 байт от быстрого отправителя медленному получателю.
Отправитель передает четыре сегмента данных (4-7), чтобы заполнить окно объявленное получателем. Затем отправитель останавливается и ожидает подтверждения. Получатель отправляет подтверждение (сегмент 8), однако объявляет окно равное 0. Это означает, что получатель получил данные, однако все они находятся в TCP буферах получателя, потому что приложение не имеет возможности считать данные. Еще один ACK (называемый обновлением окна) посылается через 17,4 миллисекунды и объявляет о том, что получатель теперь может получить следующие 4096 байт. То, что выглядит как подтверждение (ACK), в действительности является обновлением окна, потому что здесь не происходит подтверждения каких-либо вновь полученных данных, а просто объявляется новый размер окна.
Отправитель передает свои последние четыре сегмента (10-13) и опять заполняет окно принимающего. Обратите внимание, что сегмент 13 содержит два флаговых бита: PUSH и FIN. После этого следуют еще два подтверждения от принимающего. Они подтверждают последние 4096 байт данных (байты от 4097 до 8192) и FIN (который имеет номер 8193).
Передача 8192 байт от svr4 к bsdi.

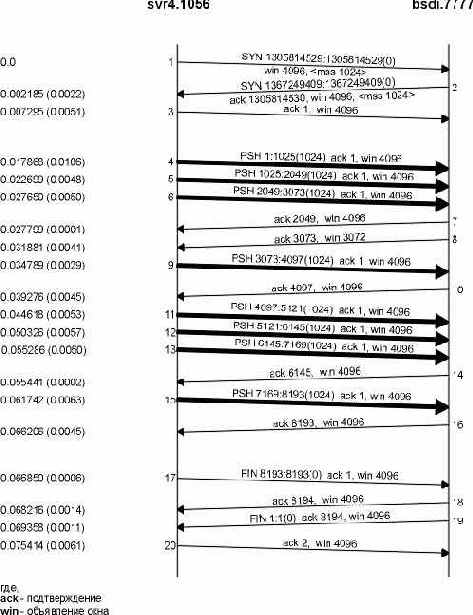

Рисунок 20.1 Передача 8192 байт от svr4 к bsdi.
Во-первых, отправитель передает три сегмента данных (4-6). Следующий сегмент (7) подтверждает только первые два сегмента данных. Мы знаем об этом, потому что номер последовательности подтверждения равен 2049, а не 3073.
Сегмент 7 содержит ACK с номером 2049, а не 3073 по следующей причине. Когда пакет прибывает, он первоначально обрабатывается драйвером устройства, а затем помещается во входную очередь IP. Три сегмента 4, 5 и 6 прибывают один за другим и помещаются во входную очередь IP в том порядке, как они были приняты. IP затем передаст их в TCP в том же самом порядке. Когда TCP обрабатывает сегмент 4, в соединении генерируется задержанный ACK. TCP обрабатывает следующий сегмент (5), и теперь TCP имеет два сегмента, на которые необходимо сгенерировать подтверждение (ACK), поэтому генерируется подтверждение с номером 2049 (сегмент 7), а флаг задержанного ACK для этого соединения снимается. TCP обрабатывает следующий входной сегмент (6), а в соединение снова генерируется задержанный ACK. Перед тем как прибывает сегмент 9, выключается таймер задержанного ACK и генерируется подтверждение с номером 3073 (сегмент 8). В сегменте 8 окно объявляется размером 3072 байта, так как 1024 байта данных в приемном буфере TCP до сих пор не прочитаны приложением.
В случае сегментов 11-16 подтверждение осуществляется на каждый сегмент. Сегменты 11, 12 и 13 прибывают и помещаются во входную очередь IP. Когда сегмент 11 обрабатывается TCP, соединение помечается как использующее задержанное ACK. Когда обрабатывается сегмент 12, генерируется ACK (сегмент 14) на сегменты 11 и 12, а флаг задержанного ACK для данного соединения снимается. При обработке сегмента 13 соединение вновь помечается как использующее задержанное ACK, однако перед тем как задержанный ACK снимается по таймеру, обрабатывается сегмент 15, при этом ACK (сегмент 16) отправляется немедленно.
Очень важно обратить внимание на то, что ACK в сегментах 7, 14 и 16 подтверждает два принятых сегмента. В случае использования протокола TCP с изменяющимся окном, принимающая сторона не должна подтверждать каждый принятый пакет. В случае TCP, подтверждения накапливаются - они подтверждают, что получатель корректно принял все байты до номера последовательности подтверждения минус один. В этом примере три из ACK подтвердили 2048 байт данных, а два подтвердили 1024 байта данных. (За исключением ACK, появлявшихся при установлении и разрыве соединения.)
С помощью tcpdump мы посмотрим TCP в действии. Порядок прохождения пакетов, который мы видим, зависит от многих факторов, большинство из которых сложно проконтролировать: реализация посылающего TCP, реализация принимающего TCP, чтение данных принимающим процессом (это зависит от процесса построения временных графиков в операционной системе) и динамики сети (коллизии в Ethernet). Не существует одного единственного корректного способа для двух TCP осуществить обмен данными.
Для того чтобы показать, как все может измениться, на рисунке 20.2 показана еще одна временная диаграмма для того же самого обмена данными между теми же самыми хостами. Обмен был осуществлен через несколько минут после того, который был показан на рисунке 20.1.

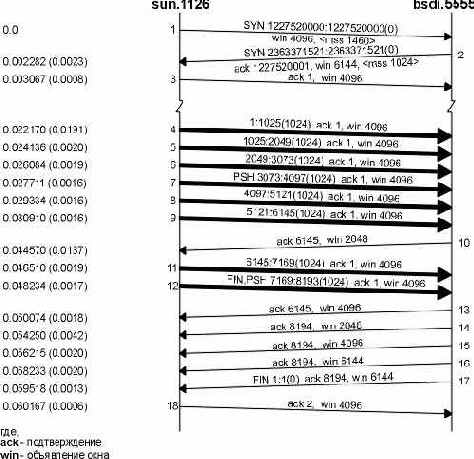

Передача данных, при которой получатель
Рисунок 20.7 Передача данных, при которой получатель объявляет размер окна равный 6144 байта.
Во-первых, обратите внимание на то, что в сегменте номер 2, получатель предлагает размер окна, равный 6144 байта. Так как размер окна увеличен, клиент немедленно посылает шесть сегментов (сегменты 4-9), после чего останавливается. В сегменте 10 все данные подтверждаются (байты с 1 по 6144), и объявляет размер окна равный всего лишь 2048, возможно потому, что принимающее приложение не может считать больше чем 2048 байт. Сегменты 11 и 12 завершают передачу данных от клиента, этот же последний сегмент данных содержит флаг FIN.
Сегмент 13 содержит тот же самый номер последовательности подтверждения как и сегмент 10, однако объявляет окно большего размера. Сегмент 14 подтверждает последние 2048 байт данных и FIN, а сегменты 15 и 16 просто объявляют окно большего размера. Сегменты 17 и 18 осуществляют нормальное закрытие.
Перемещение границ окна.
Рисунок 20.5 Перемещение границ окна.
Если приняты ACK, которые требуют перемещения левой границы окна влево, это дублированные ACK, они отбрасываются.
Если левая граница окна совпала с правой, это называется нулевым окном. При этом отправитель прекращает передачу данных.
Переполнение
Переполнение
Переполнение может возникнуть, когда данные прибывают из быстрого канала (локальная сеть), а затем отправляются в медленный канал (глобальная сеть). Переполнение также может возникнуть, когда несколько входных потоков прибывают на маршрутизатор, выходная пропускная способность которого меньше чем сумма входящих данных.
На рисунке 20.13 показана типичная ситуация, когда быстрый канал переполняет медленный. Мы считаем подобную ситуацию типичной, потому что большинство хостов подключены к локальным сетям, а также через маршрутизатор подключены к более медленным глобальным сетям. (Здесь как и прежде, мы предполагаем, что размер всех сегментов данных (9-20) в верхней части рисунка одинаков, и все размеры подтверждений в нижней части рисунка также одинаковы.)
На этом рисунке мы пометили маршрутизатор R1 как "узкое место", потому что именно в этой точке происходит переполнение. Маршрутизатор может принимать пакеты из локальной сети, которая находится слева от него, быстрее, чем они могут быть отправлены в глобальную сеть, которая находится справа. (Обычно R1 и R3 это один и тот же маршрутизатор, так же как R2 и R4, хотя это и не обязательно; могут быть использованы асимметричные маршруты.)

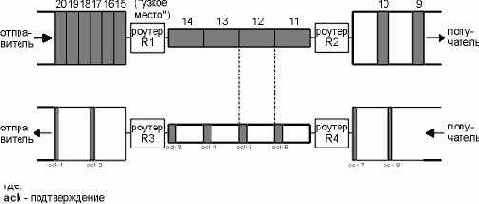

Переполнение, вызванное разными скоростями каналов.
Рисунок 20.13 Переполнение, вызванное разными скоростями каналов.
Когда маршрутизатор R2 помещает принятые пакеты в локальную сеть, находящуюся на рисунке справа от него, он сохраняет те же промежутки, который были в глобальной сети, находящейся на рисунке слева от него, несмотря на то, что ширина полосы локальной сети больше. Точно так же, промежутки между подтверждениями, которые двигаются в обратном направлении, точно такие же, как и промежутки между подтверждениями, двигавшимися по более медленному каналу.
На рисунке 20.13 мы предположили, что отправитель не использует медленный старт и посылает сегменты, которые мы пронумеровали 1-20, с такой скоростью, которая обеспечивается локальной сетью. (При этом сделано предположение, что принимающий хост объявил размер окна равный по меньшей мере 20 сегментам.) Промежутки между подтверждениями соответствуют ширине полосы самого медленного канала. Мы считаем, что маршрутизатор, являющийся узким местом, имеет достаточный размер буферов для всех 20 сегментов. Если это не так, маршрутизатор будет отбрасывать пакеты. Мы посмотрим, как избежать этого, когда будем говорить о предотвращении переполнения в разделе "Алгоритм предотвращения переполнения" главы 21.
Пример
Пример
На рисунке 20.6 показана динамика работы протокола TCP с изменением окна для передачи данных, показанной на рисунке 20.1.
Пример
Пример
Установить размер буферов можно с помощью программы sock. Запустим сервер следующим образом:
bsdi % sock -i -s -R6144 5555
при этом размер приемного буфера (опция -R) устанавливается в 6144 байта. Затем стартуем клиента на хосте sun и осуществляем одну запись размером в 8192 байта:
sun % sock -i -n1 -w8192 bsdi 5555
На рисунке 20.7 показан результат.
Пример
Пример
На рисунке 20.8 показаны данные, которые отправляются от хоста sun на хост vangogh.cs.berkeley.edu. Эти данные проходят по медленному SLIP каналу, который в данном случае будет являться узким местом передачи. (Из этой временной диаграммы удалено все, что связанно с установлением соединения.)
Мы видим, что отправитель отправляет один сегмент с 512 байтами данных, а затем ожидает ACK. ACK получено через 716 миллисекунд, что определяет время возврата. Затем окно переполнения увеличивается до двух сегментов, и эти два сегмента отправляются. Когда ACK получен в сегменте 5, окно переполнения увеличивается до трех сегментов. Несмотря на то, что может быть послано три сегмента, отправляется только два, перед тем как не будет получен еще один ACK.
Мы вернемся к медленному старту в разделе "Алгоритм предотвращения переполнения" главы 21 и увидим, как реализована альтернативная техника, называемая предотвращением переполнения.
Пример
Пример
Давайте посмотрим, как TCP посылает срочные данные, даже когда окно получателя закрыто. Мы стартуем программу sock на хосте bsdi и выдержим паузу в течении 10 секунд после того, как соединение будет установлено (опция -P), перед тем как начать читать из сети. Это позволяет удаленному концу заполнить отправляемое окно.
bsdi % sock -i -s -P10 5555
Затем мы стартуем клиента на хосте sun, указав ему установить отправляющий буфер размером 8192 байта (опция -S) и осуществить шесть записей в сеть, каждая размером 1024 байта (опция -n). Также мы указали -U5, что заставляет клиента записать 1 байт данных и войти в режим срочности перед записью в сеть пятого буфера. Также мы установили флаг отладки, чтобы посмотреть в каком порядке будут осуществлены записи:
sun % sock -v -i -n6 -S8192 -U5 bsdi 5555
connected on 140.252.13.33.1305 to 140.252.13.35.5555
SO_SNDBUF = 8192
TCP_MAXSEG = 1024
wrote 1024 bytes
wrote 1024 bytes
wrote 1024 bytes
wrote 1024 bytes
wrote 1 byte of urgent data
wrote 1024 bytes
wrote 1024 bytes
Мы установили размер буфера отправителя в 8192 байта, чтобы позволить отправляющему приложению немедленно записать все свои данные. На рисунке 20.14 показан вывод tcpdump для этого обмена. (Все имеющее отношение к установлению соединения удалено.) В строках 1-5 показано, как отправитель заполняет окно приемника четырьмя сегментами по 1024 байта. Затем отправитель останавливается, потому что окно приемника заполнено. (Подтверждение в строке 4 подтверждает данные, однако не перемещает правую границу окна.)
После того как приложение осуществило четыре обычные записи данных, приложение пишет 1 байт данных и входит в режим срочности. В строке 6 показан результат этой записи. Указатель срочности установлен в 4098. Указатель срочности отправляется с флагом URG, даже если отправитель не может послать какие-либо данные.
Пять из этих подтверждений (ACK) отправляются примерно в течение 13 миллисекунд (строки 6-10). Первое отправляется, когда приложение пишет 1 байт и входит в режим срочности. Следующие два отправляются, когда приложение осуществляет две последние записи, каждая по 1024 байта. (Даже если TCP не может отправить эти 2048 байт данных, каждый раз, когда приложение осуществляет запись, вызывается функция вывода TCP, и когда она видит, что осуществлен вход в режим срочности, то посылает еще одно уведомление о срочности.) Четвертый из этих ACK появляется, когда приложение со своей стороны закрывает соединение. (В этом случае снова вызывается функция вывода TCP.) Отправляющее приложение прекратило свою работу через несколько миллисекунд после старта - перед тем как принимающее приложение осуществило свою первую запись. TCP поставило в очередь все данные и отправляет их по возможности. (Именно поэтому мы указали размер буфера равный 8192 байта - таким образом, все данные могут поместиться в буфер.) Пятый из этих ACK сгенерирован на получение ACK в строке 4. Отправляющий TCP возможно уже поставил в очередь четвертый сегмент для вывода (строка 5), перед тем как прибыл этот ACK. Приход этого ACK от удаленной стороны также приводит к вызову подпрограммы вывода TCP.
1 0.0 sun.1305 > bsdi.5555: P 1:1025(1024) ack 1 win 4096
2 0.073743 (0.0737) sun.1305 > bsdi.5555: P 1025:2049(1024) ack 1 win 4096
3 0.096969 (0.0232) sun.1305 > bsdi.5555: P 2049:3073(1024) ack 1 win 4096
4 0.157514 (0.0605) bsdi.5555 > sun.1305: . ack 3073 win 1024
5 0.164267 (0.0068) sun.1305 > bsdi.5555: P 3073:4097(1024) ack 1 win 4096
6 0.167961 (0.0037) sun.1305 > bsdi.5555: . ack 1 win 4096 urg 4098
7 0.171969 (0.0040) sun.1305 > bsdi.5555: . ack 1 win 4096 urg 4098
8 0.176196 (0.0042) sun.1305 > bsdi.5555: . ack 1 win 4096 urg 4098
9 0.180373 (0.0042) sun.1305 > bsdi.5555: . ack 1 win 4096 urg 4098
10 0.180768 (0.0004) sun.1305 > bsdi.5555: . ack 1 win 4096 urg 4098
11 0.367533 (0.1868) bsdi.5555 > sun.1305: . ack 4097 win 0
12 0.368478 (0.0009) sun.1305 > bsdi.5555: . ack 1 win 4096 urg 4098
13 9.829712 (9.4612) bsdi.5555 > sun.1305: . ack 4097 win 2048
14 9.831578 (0.0019) sun.1305 > bsdi.5555: . 4097:5121(1024) ack 1 win 4096 urg 4098
15 9.833303 (0.0017) sun.1305 > bsdi.5555: . 5121:6145(1024) ack 1 win 4096
16 9.835089 (0.0018) bsdi.5555 > sun.1305: . ack 4097 win 4096
17 9.835913 (0.0008) sun.1305 > bsdi.5555: FP 6145:6146(1) ack 1 win 4096
18 9.840264 (0.0044) bsdi.5555 > sun.1305: . ack 6147 win 2048
19 9.842386 (0.0021) bsdi.5555 > sun.1305: . ack 6147 win 4096
20 9.843622 (0.0012) bsdi.5555 > sun.1305: F 1:1(0) ack 6147 win 4096
21 9.844320 (0.0007) sun.1305 > bsdi.5555: . ack 2 win 4096

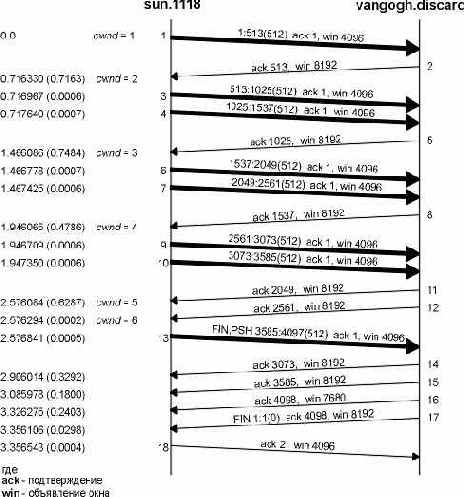

Пример медленного старта.
Рисунок 20.8 Пример медленного старта.

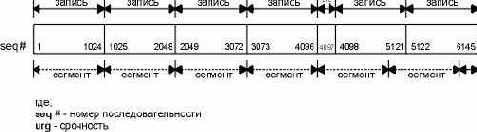

Пример того, как приложение пишет
Рисунок 20.15 Пример того, как приложение пишет TCP сегменты в режиме срочности.
Этот рисунок также позволяет нам увидеть, как TCP осуществляет сборку пакетов из данных, которые записаны приложением. Один байт, который был выдан при входе в режим срочности, отправляется вместе со следующими 1023 байтами данных, находящимися в буфере. Следующий сегмент также содержит 1024 байта данных, а последний сегмент содержит 1 байт данных.
Примеры
Примеры
На рисунке 20.1 мы видели взведенный флаг PUSH для всех восьми сегментов данных (4-6, 9, 11-13 и 15). Это объясняется тем, что клиент осуществил восемь записей по 1024 байта каждая, и каждая запись опустошила отправляющий буфер.
Вернемся к рисунку 20.7. Мы ожидаем, что флаг PUSH будет установлен в сегменте 12, так как это последний сегмент данных. Почему флаг PUSH был установлен в сегменте 7, когда отправитель знал, что ему придется отправить еще некоторые байты данных? Причина заключается в том, что размер отправляющего буфера отправителя составляет 4096 байт, даже если мы осуществляем одну запись размером в 8192 байта.
Еще один момент, на который необходимо обратить внимание на рисунке 20.7, заключается в трех последовательных ACK, сегменты 14, 15 и 16. Мы видели два последовательных ACK на рисунке 20.3, однако это объяснялось тем, что получатель объявлял окно равное 0 (останавливал отправителя), поэтому когда окно открылось, потребовался еще один ACK, с ненулевым значением окна, чтобы перестартовать отправителя. На рисунке 20.7, однако, значение окна никогда не устанавливается в 0. Тем не менее, когда размер окна увеличивается до 2048 байт, отправляется еще один ACK (сегменты 15 и 16), чтобы осуществить обновление окна на удаленном конце. (Эти два окна, обновленные в сегментах 15 и 16, не нужны, так как с удаленного конца был принят FIN, после чего отправитель не будет посылать данные.) Большинство реализаций посылают это обновление окна, если размер окна достиг удвоенного значения максимального размера сегмента (2048 байт в данном примере, с MSS равным 1024) или 50% максимально возможного размера окна (2048 байт в этом примере, с максимальным окном 4096). Мы увидим это снова в разделе "Синдром "глупого" окна" главы 22, когда будем более подробно рассматривать синдром "глупого окна".
Другой пример, где появился флаг PUSH - рисунок 20.3. Причина, по которой мы видим этот флаг в первых четырех сегментах данных (4-7), заключается в том, что каждый из них генерируется TCP и передается в IP уровень. Однако, затем TCP должен остановиться, дождаться прихода ACK, чтобы отправить окно размером 4096 байт. Пока ожидается ACK, TCP берет последние 4096 байт данных от приложения. Когда окно открывается (сегмент 9), отправляющий TCP знает, что у него есть 4 сегмента, которые он может послать немедленно, поэтому он взводит флаг PUSH в последнем сегменте (13).
Пропускная способность для неинтерактивных данных
Пропускная способность для неинтерактивных данных
Давайте посмотрим, как используется размер окна, как осуществляется управление потоком с помощью окон и медленного старта, а также как это влияет на пропускную способность TCP соединения, по которому передаются неинтерактивные данные.
На рисунке 20.9 показана работа подобного соединения, отправитель находится слева, получатель - справа. На рисунке показано 16 моментов времени. Для простоты время показано дискретно. В верхней половине каждого рисунка мы показываем сегменты, переносящие данные слева направо, и пронумерованные как 1, 2, 3 и так далее. ACK двигаются в другом направлении и показаны в нижней половине каждого рисунка. Мы рисуем ACK меньше и указываем номера сегментов, которые подтверждаются.

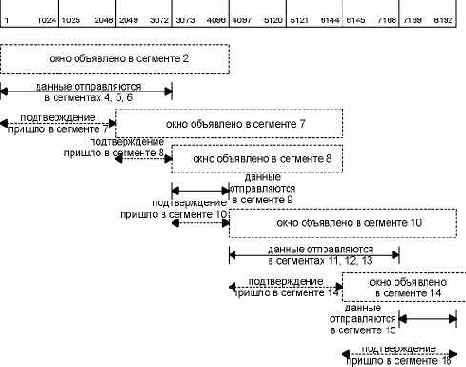

Протокол изменения размера окна для рисунка 20.1.
Рисунок 20.6 Протокол изменения размера окна для рисунка 20.1.
Рассматривая эти рисунки, можно сделать следующие выводы.
Отправитель не должен передавать полное окно данных. Один сегмент от получателя подтверждает данные и раздвигает окно вправо. Это происходит из-за того, что размер окна связан с номером последовательности, которая была подтверждена. Размер окна может уменьшаться, как это показано для сегментов 7 и 8, однако правая граница окна не должна перемещаться влево. Получатель не должен ждать, пока окно заполнится перед отправкой ACK. Раньше мы видели, что большинство реализаций посылают ACK для каждых двух сегментов, которые были получены.
Мы увидим примеры подобного поведения протокола изменения окна в следующих примерах.
Размер окна
Размер окна
Размер окна, предлагаемый получателем, обычно определяется получающим процессом. Это может оказать влияние на производительность TCP.
В 4.2BSD приемные и отправляющие буферы по умолчанию устанавливаются в 2048 байт каждый. В 4.3BSD оба были увеличены до 4096 байт. Как мы можем видеть из всех примеров, приведенных в тексте, SunOS 4.1.3, BSD/386 и SVR4 все еще используют по умолчанию размер буфера 4096 байт. Другие системы, такие как Solaris 2.2, 4.4BSD и AIX 3.2, используют по умолчанию большие размеры буферов, 8192 или 16384 байта.
API сокеты позволяют процессу устанавливать размеры отправляющего и приемного буферов. Размер принимающего буфера равен максимальному размеру объявленного окна для данного соединения. Некоторые приложения изменяют размеры буферов для увеличения производительности.
[Mogul 1993] показывает некоторые результаты передачи файла между двумя рабочими станциями, находящимися в сети Ethernet, с различными размерами приемных и передающих буферов. (Для одностороннего потока данных, который осуществляется при передаче файла, размер передающего буфера на стороне отправителя, и размер приемного буфера на стороне получателя имеют большое значение.) Размеры по умолчанию, составляющие 4096 байт для обоих буферов, не являются оптимальными для Ethernet. Увеличение пропускной способности примерно на 40% было получено просто путем увеличения обоих буферов до 16384 байт. Подобный результат также показан в [Papadopoulos and Parulkar 1993].
В разделе "Пропускная способность для неинтерактивных данных" этой главы мы увидим, как рассчитать минимальный размер буфера для заданной полосы пропускания среды передачи и времени возврата между двумя сторонами.
Режим срочности (Urgent Mode)
Режим срочности (Urgent Mode)
TCP предоставляет режим срочности (urgent mode), который позволяет одному концу сообщить другому о том, что в обычный поток данных каким-либо образом были помещены "срочные данные". Удаленный конец, таким образом, уведомляется о том, что в поток данных помещены срочные данные, и уже от него зависит (от принимающего конца) как с ними поступить.
Уведомление о присутствии срочных данных в потоке осуществляется путем установки двух полей в TCP заголовке (рисунок 17.2). Устанавливается бит URG, а 16-битный указатель срочности содержит положительное смещение, которое должно быть добавлено к полю номера последовательности в TCP заголовке, чтобы получить номер последовательности последнего байта срочных данных.
До сих пор продолжаются дебаты на предмет того, куда должен указывать указатель срочности: или на последний байт срочных данных или на байт, следующий за последним байтом срочных данных. Исходная спецификация TCP позволяет использовать обе интерпретации, однако требования к хостам Host Requirements RFC указывают, какая из них верна: указатель срочности указывает на последний байт срочных данных.
Проблема, однако, для большинства реализаций (как, например, реализаций Berkeley) заключается в том, что они все еще поддерживают неверную интерпретацию. Те же реализации, которые соответствуют требованиям к хостам Host Requirements RFC, считаются правильными, однако не могут общаться корректно с большинством других хостов.
TCP должен информировать получающий процесс о том, что принят указатель срочности; либо он уже принят, либо двигается в потоке данных. Затем принимающее приложение читает поток данных; оно должно быть в состоянии определить, когда появится указатель срочности. Приложение находится в "срочном режиме", все время, пока читает данные с текущей позиции до указателя срочности. После того как указатель срочности принят, приложение возвращается в нормальный режим.
Сам TCP может сказать очень немного о срочных данных. Не существует возможности точно определить, где в потоке начинаются срочные данные. Информация, которая посылается по соединению от TCP, сообщает в том, что режим срочности начался (бит URG в TCP заголовке), а также указывает на последний байт срочных данных. Вся остальная работа оставлена приложению.
К сожалению, большинство реализаций неверно называют режим срочности TCP данными, выходящими за полосу (out-of-band) . Если приложение действительно хочет выделить канал, выходящий за полосу, то самый простой способ добиться этого - создать второе TCP соединение. (Некоторые транспортные уровни предоставляют то, что большинство пользователей считают действительно данными, выходящими за полосу: логически выделенный канал данных, который, однако, использует то же самое соединение, что и стандартный поток данных. TCP этого не предоставляет.)
Путаница между режимом срочности TCP и данными, выходящими за полосу, также объясняется доминирующим программным интерфейсом, сокеты API устанавливают соответствие между режимом срочности TCP и тем, что сокеты называют данными, выходящими за полосу.
Для чего используется режим срочности? Рассмотрим два наиболее широко используемых приложения Telnet и Rlogin. Когда пользователь нажимает клавишу прерывания, используется режим срочности. (Мы покажем это в главе 26.) В случае FTP, когда пользователь прерывает передачу файла, также используется режим срочности. (Показано в примерах к главе 27.)
Telnet и Rlogin используют режим срочности в направлении от сервера к клиенту, потому что поток данных в этом направлении может быть остановлен клиентом TCP (путем объявления размера окна равного 0). Однако, если процесс сервера входит в режим срочности, сервер TCP немедленно отправляет указатель срочности и устанавливает флаг URG, даже если он не может послать какие-либо данные. Когда TCP клиент получает это уведомление, он, в свою очередь, уведомляет процесс клиента; таким образом, клиент может считать свой ввод от сервера, чтобы открыть окно и разрешить прохождение потока данных.
Что произойдет, если отправитель войдет в режим срочности несколько раз, перед тем как получатель обработает все данные до прихода первого указателя срочности? Указатель срочности все еще двигается в потоке данных, а его предыдущее положение для получателя потеряно. Для получателя существует только один указатель срочности и его значение перезаписывается, когда приходит новое значение указателя срочности с удаленного конца. Это означает, что если содержимое потока данных, которое формируется отправителем, когда он входит в режим срочности, важно для получателя, эти байты данных должны быть специально помечены (каким-либо образом) отправителем. Мы увидим, что Telnet помечает все свои командные байты в потоке данных, ставя перед ними байт 255.
Удвоение полосы передачи удваивает емкость канала.
Рисунок 20.12 Удвоение полосы передачи удваивает емкость канала.
В нижней части рисунка 20.12 мы предположили, что скорость сети удвоена, что, в свою очередь, позволяет нам посылать четыре сегмента за половину отрезка времени, показанного на верхней части рисунка. И снова емкость канала была увеличена в два раза. (Мы предположили, что сегменты в верхней части этого рисунка имеют тот же размер, то есть содержат такое же количество бит, как и сегменты, находящиеся в нижней половине.)
Удвоение RTT удваивает емкость канала.
Рисунок 20.11 Удвоение RTT удваивает емкость канала.
В нижней части рисунка 20.11, с более длинным RTT, канал может содержать восемь сегментов вместо четырех.
Точно так же, на рисунке 20.12 показано, что удвоение полосы передачи также удваивает емкость канала.
Упражнения
Упражнения
На рисунке 20.6 мы показали байт с номером 0 и байт с номером 8193. Для чего введены эти два байта? Забегая вперед, посмотрите на рисунок 22.1 и объясните установку флага PUSH хостом bsdi. В почтовой системе Usenet иногда появляются жалобы на пропускную способность равную 120000 бит/сек на канале 256000 бит/сек с задержкой 128 миллисекунд между Соединенными Штатами и Японией (используется 47%), и пропускную способность 33000 бит/сек, когда канал маршрутизируется через спутник (используется 13%). Какой размер окна присутствует в обоих случаях? (Представьте, что задержка, вызванная спутниковым каналом, составляет 500 миллисекунд.) Каким должен быть размер окна для спутникового канала? Если API предоставляет возможность отправляющему приложению сообщить своему TCP о необходимости взвести флаг PUSH и предоставляет возможность получателю определить, взведен ли флаг PUSH в принятом сегменте, может ли этот флаг использоваться как маркер записи? Почему на рисунке 20.3 сегменты 15 и 16 объединены? На рисунке 20.13 мы предположили, что подтверждения (ACK) возвращаются с такими же промежутками, как и промежутки между прохождением сегментов данных. Что произойдет, если ACK где-либо на обратном пути будут поставлены в очередь и придут к отправителю практически в одно и то же время? Назад
Компания | Услуги | Для клиентов | Библиотека | Галерея | Cофт | Линки
На главную
Введение
Введение
В главе 15 мы видели, что TFTP использует протокол с ожиданием подтверждения (stop-and-wait). Отправитель блока данных требует подтверждения на этот блок, перед тем как будет отправлен следующий блок. В этой главе мы увидим, что TCP использует другую форму управления потоком данных, которая называется протоколом с изменяющимся окном (sliding window) . Это позволяет отправителю передать несколько пакетов, перед тем как он остановится и будет ждать подтверждения. При этом данные передаются быстрее, так как отправитель не должен останавливаться и ждать подтверждения каждый раз после отправки пакета.
Также мы увидим TCP флаг PUSH, который мы уже встречали в предыдущих примерах. Рассмотрим медленный старт, технику, используемую TCP для получения потока данных при установлении соединения, а затем рассмотрим пропускную способность при передаче неинтерактивных данных.
Вывод tcpdump для режима срочности TCP.
Рисунок 20.14 Вывод tcpdump для режима срочности TCP.
Затем получатель подтверждает последние 1024 байта данных (строка 11), а также объявляет размер окна равный 0. Отправитель отвечает еще одним сегментом, содержащим уведомление о срочности.
Получатель объявляет окно равное 2048 байт в строке 13, когда приложение активизируется и читает некоторые данные из приемного буфера. Отправляются следующие два сегмента размером 1024 байта (строки 14 и 15). В первом сегменте установлено уведомление о срочности, указатель срочности также находится в этом сегменте. Второй сегмент выключает уведомление срочности.
Когда получатель вновь открывает окно (строка 16), отправитель посылает последний байт данных (с номером 6145) и осуществляет нормальное закрытие соединения.
На рисунке 20.15 показаны номера последовательности 6145 байт данных, которые были отправлены. Мы видим, что номер последовательности байта, записанного при входе в режим срочности, равен 4097, однако значение указателя срочности на рисунке 20.14 равно 4098. Это является подтверждением того, что данная реализация (SunOS 4.1.3) устанавливает указатель срочности на 1 байт позади последнего байта срочных данных.
