Многослойные матрицы


В феврале 2002 года фирма Foveon объявила о создании сенсора принципиально нового типа. Его появление должно стать таким же технологическим прорывом, каким в свое время стала разра-Зотка ПЗС-матриц с маской Байера, так как в новой КМОП-мат-эице Foveon X3 светофильтры не используются в принципе.

Разделение светового потока на составляющие оттенки происходит за счет того, что свет с разной длиной волны проникает в слой кремния на разную глубину. Например, «синие волны» обладают наименьшей проникающей способностью, а «красные» -наибольшей. В сенсоре Foveon фотоэлемент каждого пиксела состоит из трех слоев.

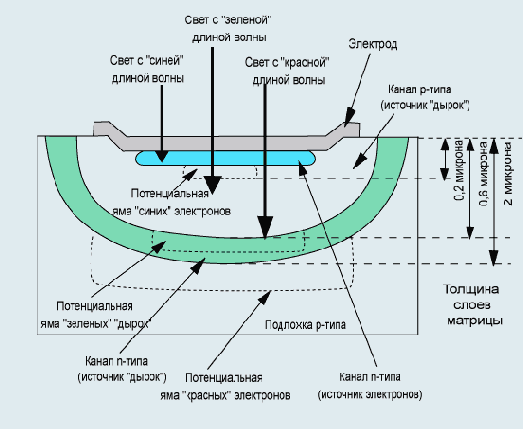

Рис. 3.16. Структура матрицы Foveon ХЗ

Толщина этих слоев рассчитана так, что они пропускают лучи : определенной длиной волны. При этом к самому нижнему слою «пробиваются» фотоны с «красной» длиной волны, в среднем «увязают» «зеленые» фотоны, а в самом верхнем — «синие». Образующиеся при этом электроны и «дырки» накапливаются в трех потенциальных ямах — по одной на каждый слой. Таким образом, для любого из пикселов матрицы есть данные по каждому из цветовых диапазонов. Это позволяет отказаться от схемы Байера и связанных с ней потерь данных о цвете.

Но как у каждой новой технологии, у этой схемы есть ряд побочных эффектов. Вот лишь некоторые из них.

Ранее было описано негативное влияние блюминга на качество кадра, а также сложности, возникающие при нейтрализации этого эффекта. В многослойных матрицах блюминг становится «трехмерным» — избыточный заряд может перетекать не только в соседние пикселы, но и в «чужие» слои. При этом вертикальный электронный дренаж практически невозможен, а реализовать боковой дренаж крайне сложно.

При съемке с максимально открытой диафрагмой увеличивается процент лучей, падающих на поверхность сенсора под большим углом. Для обычных матриц это не проблема, просто лучи иногда не попадают на светочувствительную поверхность сенсора. А вот в многослойных ЭОП преломление света на стыке слоев матрицы может привести к проникновению фотонов в «Чужой» слой.

Следует помнить, что при распределении фотонов по слоям часть их неизбежно будет поглощена при переходе из одного слоя в другой. В результате чувствительность матрицы ослабляется.

Однако предположим, что разработчикам каким-то образом удалось разрешить все вышеперечисленные проблемы. Означает ли это, что многослойные матрицы при этом раз и навсегда заменят сенсоры «классической» конструкции? Вряд ли.

При одинаковом разрешении и равных физических габаритах потенциальные ямы пикселов матриц, построенных по Байеров-ской схеме, всегда будут «глубже», чем у «слоеных» сенсоров. Соответственно, шире будет и динамический диапазон. Человеческий глаз устроен таким образом, что яркость для него важнее, чем цвет. И если кадр идеален по цветопередаче, но все освещенные участки представляют собой белые пятна, а тени — черные, то такое изображение никто не назовет удачным снимком — ни профессионал, ни любитель.
